疏水阀的内部结构是怎样的

　　疏水阀的种类有多种，常见的有浮球式疏水阀、杠杆式浮球疏水阀、倒吊桶式疏水阀等等，还有其他热静力疏水阀热动力疏水阀。疏水阀的种类的不同，它的内部结构都是不相同的，由于结构的不同，疏水阀就能够适用于不同的环境和不同的介质中。

　　下面介绍一下最常见的三种疏水阀的内部结构。

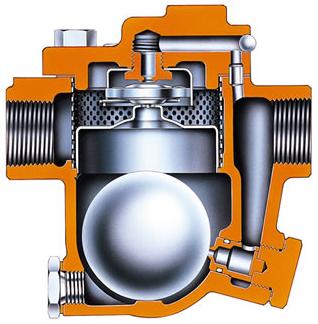

　　1、浮球式疏水阀：

　　浮球式疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，即是浮子又是启闭件，无易损零件，使用寿命很长，浮球式疏水阀内部带有自动排空气装置，非常灵敏，工作质量高。浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄露，节能效果好。浮球式疏水阀不受温度合工作压力波动的影响，连续排水。能排饱和温度凝结水，加热设备里不存水，能使加热设备达到最佳换热效率，背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。

　　2、杠杆浮球式疏水阀：

　　杠杆浮球式疏水阀基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀芯，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到小体积获得特大的排水量。杠杆浮球式疏水阀最大疏水量可达65吨/小时，是大型加热设备最理想的疏水阀。

　　3、倒吊桶式疏水阀(钟型浮子式)：

　　倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀芯开闭阀门。倒吊桶式疏水阀能排空气，不怕水击，过冷度小，最大背压率为85%，间断排水。
