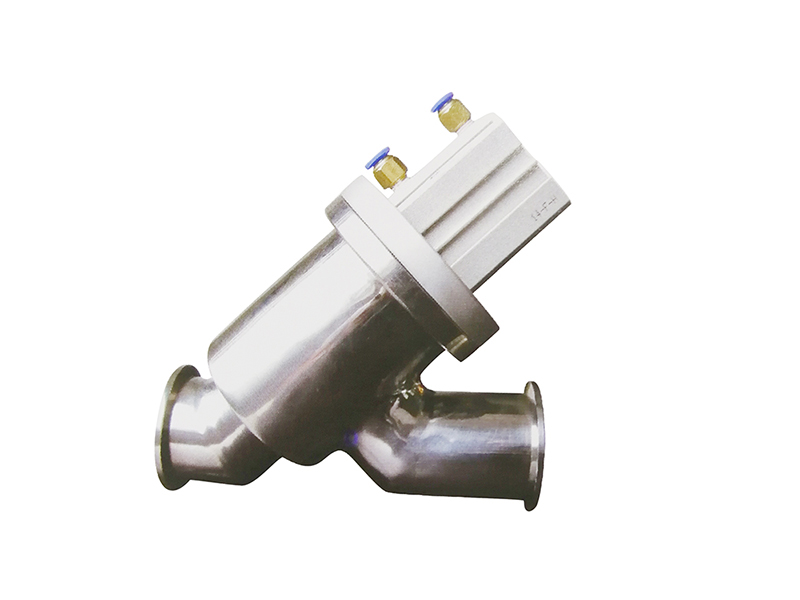

YGDQ气动高真空挡板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。
适用的工作介质为空气及非腐蚀性气体。
| 适用范围(Pa) | 10-5～1.3×10-5 |
| 阀门漏率(Pa.L/S) | ≤1.3×10-5 |
| 介质温度（℃） | -30～+150（密封材料为氟橡胶） |
| 气源压力（MPa） | 0.4～0.8 |
| 法兰标准 | GB4982 |
| 安装位置 | 任意 |
DN10b-DN50b；
阀体，阀杆：不锈钢
密封件：氟橡胶，波纹管
| 型号 | 通径(DN) | D | B | H | A | 法兰标准 |
| GDQ-J10(b)/KF | 10 | 30 | 12.2 | 180 | 30 | GB4982 |
| GDQ-J16(b)/KF | 16 | 30 | 17.2 | 180 | 40 | GB4982 |
| GDQ-J25(b)/KF | 25 | 40 | 26.2 | 200 | 50 | GB4982 |
| GDQ-J40(b)/KF | 40 | 55 | 41.2 | 210 | 65 | GB4982 |
| GDQ-J50(b)/KF | 50 | 75 | 52.2 | 276 | 70 | GB4982 |
