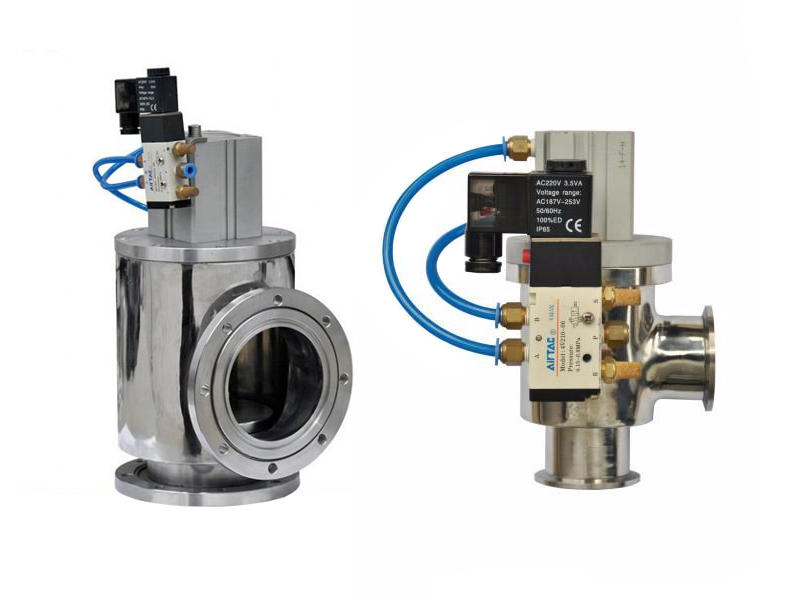

GDQ型-气动高真空挡板阀

产品介绍：

气动真空挡板阀是通过电磁转向阀依靠压缩空气作为阀板启闭动力，在失去电源或压缩空气时，通径DN80以下的阀门将依靠弹簧力自动关闭阀门，DN100以上的阀门通过电磁阀组利用单向阀迅速关闭气缸原有的气源压力达到自动关闭阀门。从而达到真空系统中迅速切断气流之功能。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。

适用的工作介质为空气及非腐蚀性气体。

性能参数：

适用范围(Pa)	10⁵～1.3×10^-4
阀门漏率(Pa.L/S)	≤1.3×10^-4
介质温度(℃)	-25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶)
气源压力（MPa）	标准出厂：AC220V/50Hz 特别指定：AC110V；DC24V；DC12V等
信号反馈	标准出厂：不带反馈信号特别指定：智能型反馈信号

主要材料：

阀体、阀盖、阀杆：铝合金、碳钢或不锈钢

密封件：丁腈橡胶、氟橡胶、波纹管(轴封)。

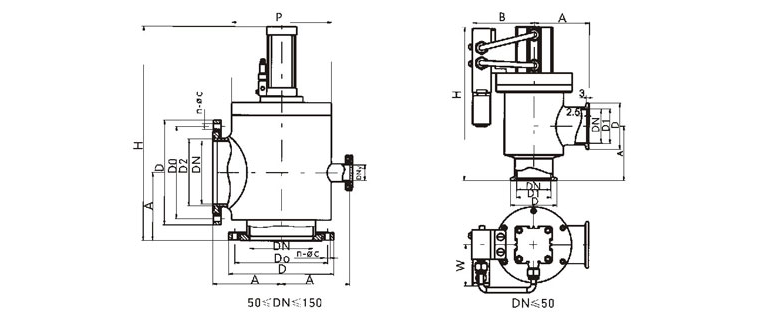

连接尺寸：

DN≤50快卸法兰：

型号	通径(DN)	D1	D	A	H	B	法兰标准
GDQ-J10(b)	10	12.2	30	30	120	52	GB4982
GDQ-J16(b)	16	17.2	30	40	140	58	GB4982
GDQ-J25(b)	25	26.2	40	50	150	58	GB4982
GDQ-J32(b)	32	34.2	55	58	158	58	GB4982
GDQ-J40(b)	40	41.2	55	65	183	75	GB4982
GDQ-J50(b)	50	52.2	75	70	190	75	GB4982

活套法兰连接尺寸：

型号	通径(DN)	D1	Do	A	n-ΦC	DNy(预抽口)	法兰标准
GDQ-J50	50	100	90	70	4-Φ9	/	GB6070
GDQ-J63	63	130	110	88	4-Φ9	/	GB6070
GDQ-J80	80	145	125	98	8-Φ9	/	GB6070
GDQ-J100	100	165	145	108	8-Φ9	/	GB6070
GDQ-J160	160	225	220	158	8-Φ11	DN40(GB4982)	GB6070
GDQ-J(S)200	200	285	260	200	12-Φ11	DN50(GB6070)	GB6070
GDQ-J(S)250	250	335	310	208	12-Φ11	DN63(GB6070)	GB6070
GDQ-J(S)320	320	425	395	250	12-Φ14	DN80(GB6070)	GB6070
GDQ-J(S)400	400	510	480	330	16-Φ14	DN100(GB6070)	GB6070
GDQ-J(S)500	500	610	580	360	16-Φ14	DN125(GB6070)	GB6070
GDQ-J(S)630	630	750	720	450	20-Φ14	DN160(GB6070)	GB6070
GDQ-J(S)800	800	920	880	530	24-Φ14	DN200(GB6070)	GB6070
GDQ-J(S)150	150	220	195	138	8-Φ12	DN40(GB4982)	JB919
GDQ-J(S)300	300	380	350	250	8-Φ14	DN85(GB6070)	JB919
GDQ-J(S)600	600	710	670	450	12-Φ21	DN160(JB919)	JB919
