GD型系列手动高真空挡板阀是真空系统中开启或切断气流的真空阀门。由螺杆传动升降阀板，旋转轻巧、使用寿命长。高真空挡板阀轴封结构可分为GD-J型氟橡胶密封和GD-J(b)型波纹管密封两种。阀门结构GD-J为角通型式GJ-J(S)为带预抽口三通型式。适用的工作介质为空气及非腐蚀气体。
适用的工作介质为空气及非腐蚀气体。
| 适用范围(Pa) | 2×105～1.3×10-4 |
| 阀门漏率(Pa.L/S) | ≤1.3×10-5 |
| 介质温度(℃) | -25～+80(密封材料为丁腈橡胶) -30～+150(密封材料为氟橡胶) |
| 安装位置 | 任意 |
| 阀门材质 | 碳钢；不锈钢 |

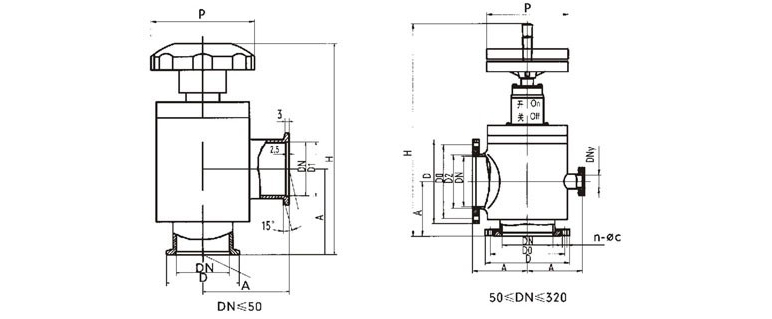

| 型号 | 通径(DN) | D | B | A | H | P | 法兰标准 |
| GD-J10(b) | 10 | 30 | 12.2 | 40 | 124.5 | 60 | GB4982 |
| GD-J16(b) | 16 | 30 | 17.2 | 40 | 124.5 | 60 | |
| GD-J25(b) | 25 | 40 | 26.2 | 50 | 134.5 | 78 | |
| GD-J40(b) | 40 | 55 | 41.2 | 65 | 160.5 | 78 | |
| GD-J50(b) | 50 | 75 | 52.2 | 70 | 203 | 78 |
| 型号 | DN | D | Do | D2 | A | n-Φc | Dny预抽口 | 连接标准 |
| GD-J50 | 50 | 110 | 90 | 55 | 70 | 4-Φ9 | GB6070 | |
| GD-J63 | 63 | 130 | 110 | 68 | 88 | 4-Φ9 | ||
| GD-J80 | 80 | 145 | 125 | 85 | 98 | 8-Φ9 | ||
| GD-J100 | 100 | 165 | 145 | 105 | 108 | 8-Φ9 | ||
| GD-J(S)160 | 160 | 225 | 200 | 165 | 158 | 8-Φ11 | DN40 GB4982 | |
| GD-J(S)200 | 200 | 285 | 260 | 208 | 200 | 12-Φ11 | DN50 GB6070 | |
| GD-J(S)250 | 250 | 335 | 310 | 258 | 308 | 12-Φ11 | DN63 GB6070 | |
| GD-J(S)320 | 320 | 425 | 395 | 328 | 250 | 12-Φ14 | DN80 GB6070 | |
| GD-J(S)150 | 150 | 220 | 195 | 156 | 138 | 8-Φ12 | DN40 GB4982 | JB919 |
| GD-J(S)300 | 300 | 380 | 350 | 308 | 250 | 8-Φ14 | DN80 GB6070 | JB919 |
