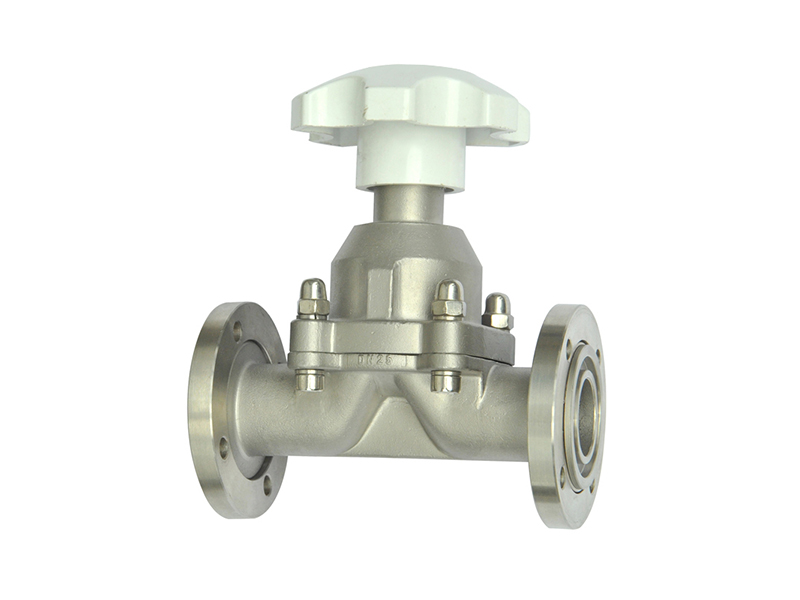

GM型系列高真空隔膜阀是利用阀杆带动橡胶密封片螺杆传动上下运动，气动截止接通真空系统。具有关闭力矩小，寿命长等优点。连接形式有活套法兰连接，快卸法兰连接，焊接式连接（即两端焊接），一焊一插管连接（即一端焊接，另一端插入）。
适用的工作介质为空气、水、酸、碱。
| 适用范围(Pa) | 105～1.3x10-4 |
| 阀门漏率(Pa.L/S) | ≤1.3x10-4 |
| 介质温度(℃) |
-25~+80（密封材料为丁腈橡胶） -25～+150（密封材料为氟橡胶） |
| 安装位置 | 任意 |

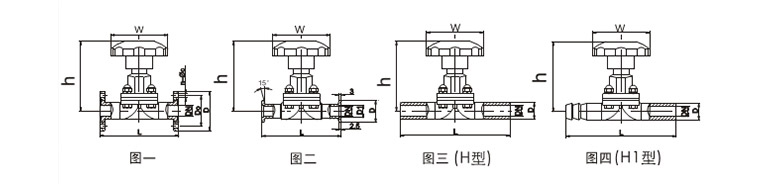

| 型号 | 通径(DN) | D | Do | W | H/H1 | L | n-ΦC | 法兰标准 |
| GM-10 | 10 | 55 | 40 | 65 | 89/99 | 75 | 4-Φ6.6 | GB6070 |
| GM-25 | 25 | 70 | 55 | 80 | 110/123 | 120 | 4-Φ6.6 | |
| GM-40 | 40 | 100 | 80 | 120 | 139/159 | 150 | 4-Φ9 | |
| GM-50 | 50 | 110 | 90 | 120 | 159/186 | 180 | 4-Φ9 |
| 型号 | 通径(DN) | D | Do | W | H/H1 | L | 法兰标准 |
| GM-10KF | 10 | 30 | 12.2 | 65 | 89/99 | 75 | GB4892 |
| GM-25KF | 25 | 40 | 26.2 | 80 | 110/123 | 120 | |
| GM-40KF | 40 | 55 | 41.2 | 120 | 139/159 | 150 | |
| GM-50KF | 50 | 75 | 52.2 | 120 | 159/186 | 180 |
| 型号 | 通径(DN) | D | W | H/H1 | L |
| GM-10H | 10 | 17 | 65 | 89/99 | 75 |
| GM-25H | 25 | 32 | 80 | 110/123 | 120 |
| GM-40H | 40 | 45 | 120 | 139/159 | 150 |
| GM-50H | 50 | 57 | 120 | 159/186 | 180 |
| 型号 | 通径(DN) | D | W | H/H1 | L |
| GM-10(II) | 10 | 17 | 65 | 89/99 | 75 |
| GM-25(II) | 25 | 32 | 80 | 110/123 | 120 |
| GM-40(II) | 40 | 45 | 120 | 139/159 | 150 |
| GM-50(II) | 50 | 57 | 120 | 159/186 | 180 |
